Hvor ofte må sikkerhetsventiler testes?

Det direkte svaret: Hvor ofte må sikkerhetsventiler testes

For de fleste industrielle og kommersielle bruksområder, sikkerhetsventiler bør testes minst en gang hver 12. måned . Dette er imidlertid ikke en universell regel. Den faktiske nødvendige frekvensen avhenger av industrien, driftsmiljøet, gjeldende reguleringskoder og den spesifikke typen sikkerhetsventil som brukes. I miljøer med høy risiko eller høysykling kan testintervallene være så korte som hver tredje til sjette måned. I systemer med lavere risiko, godt overvåket, tillater noen regelverk intervaller på opptil fem år – men bare når de støttes av dokumenterte risikovurderinger og historiske ytelsesdata.

Det korte svaret er dette: hvis du ikke er sikker, standard til årlig testing. Dette intervallet tilfredsstiller kravene til de fleste større standarder, inkludert ASME, API og mange nasjonale sikkerhetskoder. Men for å virkelig beskytte utstyret ditt, personellet ditt og din juridiske status, må du forstå hele bildet av hva som driver testfrekvensen – og hva som skjer når ventiler ikke testes i henhold til tidsplanen.

Hvorfor Sikkerhetsventil Testfrekvens er ikke én størrelse som passer alle

Sikkerhetsventiler er trykkavlastningsanordninger designet for å beskytte systemer mot overtrykk - en tilstand som kan forårsake katastrofal utstyrssvikt, branner, eksplosjoner eller giftige utslipp. Fordi konsekvensene av feil er så alvorlige, er testing av sikkerhetsventiler strengt regulert. Men de spesifikke intervallene er formet av flere overlappende faktorer.

Driftsmiljø og medietype

En sikkerhetsventil som håndterer ren damp i et velkontrollert kjelerom opplever langt mindre slitasje enn en som håndterer etsende kjemikalier, partikkelladede gasser eller viskøse væsker. Når prosessmediet er aggressivt eller skittent, akkumulerer ventiler avleiringer, får korrosjon eller utvikler setelekkasje mye raskere. Under disse forholdene er testing hver sjette måned - eller til og med kvartalsvis - ikke overdreven. Det er forsvarlig ingeniørpraksis.

Systemtrykk og temperatursykluser

Ventiler som gjennomgår hyppige trykksykluser - som åpnes og settes på nytt flere ganger i året - slites på tetningsflatene raskere enn ventiler som sjelden aktiveres. Termisk sykling forårsaker også tretthet i fjærer og kroppsmaterialer. Høysyklusventiler i prosessindustri som petrokjemikalier eller kraftproduksjon garanterer ofte hyppigere inspeksjon enn det regulatoriske minimum.

Regulatorisk jurisdiksjon og gjeldende koder

Ulike land, stater og bransjer opererer under ulike regulatoriske rammer. Hva som tilfredsstiller OSHAs Process Safety Management-standard kan avvike fra kravene i EUs Pressure Equipment-direktiv (PED), Storbritannias PSSR 2000-forskrifter eller lokale inspeksjonskoder for kjele. Kontroller alltid hvilken standard som gjelder for ditt spesifikke utstyr og plassering.

Testintervaller etter bransje og standard

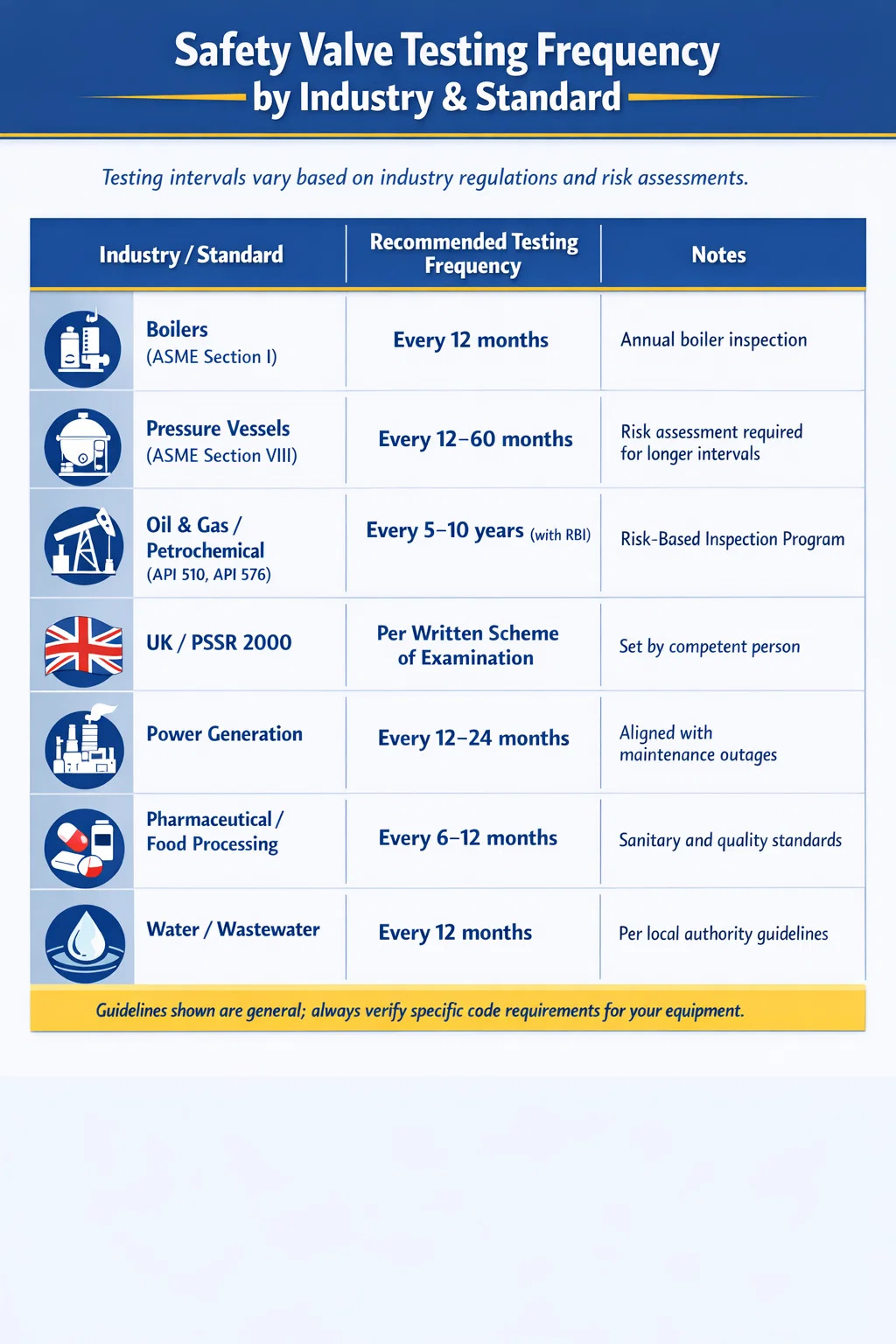

Tabellen nedenfor oppsummerer vanlige krav til testfrekvens på tvers av store bransjer og regelverk. Dette er generelle retningslinjer – se alltid den spesifikke utgaven av standarden som gjelder for utstyret ditt.

Legg merke til at olje- og gasssektoren – der risikobasert inspeksjonsmetode (RBI) er vidt brukt – lovlig kan forlenge testintervallene til fem eller ti år. Dette er ikke uaktsomhet. Det er en strukturert, datadrevet tilnærming som bruker feilmodusanalyse, historiske ventilytelsesregistreringer og sanntidsovervåking for å rettferdiggjøre utvidede intervaller samtidig som de opprettholder eller forbedrer de generelle sikkerhetsresultatene.

Hva ASME og API-standarder faktisk sier om testfrekvens

To av de mest refererte veiledningsorganene for testing av sikkerhetsventiler er ASME (American Society of Mechanical Engineers) og API (American Petroleum Institute). Å forstå kravene deres i detalj bidrar til å avklare hva som faktisk kreves kontra hva som rett og slett er beste praksis.

ASME-kjele og trykkbeholderkode

ASMEs BPVC seksjon I (kraftkjeler) og seksjon VIII (trykkbeholdere) omhandler begge sikkerhetsventiler. For kraftkjeler krever koden at sikkerhetsventiler testes minst årlig som en del av kjelens inspeksjonsprosess. For trykkbeholdere under seksjon VIII er standarden mindre foreskrivende om intervaller og pålegger i stedet brukerne å følge anbefalingene fra det autoriserte inspeksjonsbyrået (AIA) og ventilprodusenten.

ASME publiserer også standarder gjennom sin PTC-serie (Performance Test Codes) og NB (National Board) gir veiledning via NB-23 (The National Board Inspection Code), som dekker inspeksjon og testing av trykkavlastningsanordninger. NB-23 anbefaler testintervaller som ikke er større enn fem år for de fleste trykkbeholdere , med kortere intervaller for mer krevende tjenester.

API 576 – Inspeksjon av trykkavlastende enheter

API 576 er den primære standarden for inspeksjonspraksis for trykkavlastningsventiler i petroleums- og petrokjemisk industri. Den gir detaljert veiledning om inspeksjonsintervaller basert på servicens alvorlighetsgrad. Standarden kategoriserer tjenester i rene, moderate og alvorlige, med anbefalte intervaller fra 10 år for rene, ikke-korrosive tjenester ned til 2 år eller mindre for alvorlige eller begroingstjenester.

API 576 støtter også eksplisitt bruken av RBI-programmer. Under et riktig implementert RBI-program på linje med API 580 og API 581, kan inspeksjonsintervallet for en sikkerhetsventil utvides utover standardanbefalinger - men bare når det støttes av en dokumentert risikoanalyse gjennomgått og godkjent av en kvalifisert inspektør eller ingeniør.

API 510 – Inspeksjonskode for trykkbeholdere

API 510 styrer den pågående inspeksjonen av trykkbeholdere i drift og refererer til API 576 for inspeksjon av trykkavlastningsanordning. Det forsterker at operatører må føre opptegnelser over alle ventiltester og at intervaller må være forsvarlige basert på driftshistorien og serviceforholdene til utstyret.

De tre hovedtypene sikkerhetsventiltester og når hver brukes

Ikke all sikkerhetsventiltesting er den samme. Det er tre primære kategorier av testing, og hver tjener et annet formål innenfor et vedlikeholdsprogram.

In-Situ (in-Place) testing

In-situ testing utføres mens ventilen forblir installert på systemet. Den vanligste metoden er en manuell løftetest, hvor ventilens testspak betjenes kort for å verifisere at skiven løftes fritt og ventilen kan åpne. Denne typen tester er raske, rimelige og kan gjøres uten å ta systemet offline. Den bekrefter imidlertid bare at ventilen kan åpne - den bekrefter ikke det innstilte trykket (trykket som ventilen åpner ved) eller tilbakestillingstrykket.

Manuelle løftetester er hensiktsmessige som en sjekk mellom intervaller, men bør ikke erstatte full benktesting. Mange kjelekoder og forsikringskrav spesifiserer manuell løftetesting hver tredje til sjette måned i tillegg til årlig full testing.

Benktesting (butikktesting)

Benktesting innebærer å ta sikkerhetsventilen ut av drift og teste den på et dedikert teststativ ved bruk av kalibrert utstyr. Dette er gullstandarden for verifisering av sikkerhetsventiler. En skikkelig benktest bekrefter innstilt trykk, nedblåsing (trykkfallet før ventilen setter seg på nytt) og setetetthet etter gjenmontering. Enhver ventil som ikke åpner innenfor ±3 % av det stemplede innstilte trykket – toleransen spesifisert av de fleste standarder – må justeres eller skiftes ut.

Benktesting gir også mulighet for grundig intern inspeksjon: undersøker skiven, setet, føringen, fjæren og kroppen for korrosjon, erosjon, sprekker eller begroing. En ventil som består en løftetest, men som har en korrodert fjær eller erodert sete, kan fortsatt svikte under faktiske overtrykksforhold — en risiko for at benktesting av fangster og in-situ testing ikke gjør det.

Online testing med bærbart testutstyr

Et økende antall anlegg bruker bærbare ventiltestsystemer - enheter som påfører en kontrollert kraft på ventilspindelen for å simulere løftekraften til systemtrykket, noe som tillater innstilt trykkverifisering uten å faktisk sette ventilen under trykk til innstillingspunktet. Disse systemene, for eksempel de som bruker TREVITEST eller Furmanite online testmetode, er spesielt verdifulle for systemer som ikke kan tas offline for vedlikehold.

Online testing blir i økende grad akseptert av reguleringsorganer når de utføres i henhold til validerte prosedyrer. Det er spesielt vanlig i kontinuerlige prosessindustrier som kjemiske anlegg og raffinerier der systemavstengninger er sjeldne og kostbare. Nettbasert testing har imidlertid fortsatt begrensninger: den kan ikke vurdere intern tilstand, tetthet i setet eller tilbakestillingstrykk med samme sikkerhet som testing på benk.

Faktorer som kan forkorte eller forlenge testintervallet ditt

Hvorvidt testintervallet ditt skal være kortere eller lengre enn grunnlinjen, avhenger av en kombinasjon av tekniske og operasjonelle faktorer. Her er en praktisk oversikt over de viktigste hensynene.

Faktorer som vanligvis forkorter testintervaller

• Prosessmedier som er etsende, sure, alkaliske eller inneholder faste partikler
• Høytemperaturservice (over 300°C / 572°F) som akselererer fjæravslapping og seteslitasje
• Hyppig ventilaktiveringshistorikk - en ventil som har åpnet tre eller flere ganger det siste året trenger nærmere oppmerksomhet
• Tidligere testfeil: Enhver ventil som mislyktes i den siste testen bør plasseres på en hyppigere tidsplan
• Ventiler som beskytter livssikkerhetskritiske systemer (okkuperte bygninger, sykehus, skoler)
• Reguleringsmandater fra forsikringsselskaper eller lokale myndigheter som pålegger kortere intervaller enn basisstandarden
• Utstyrsalder: ventiler eldre enn 10–15 år driver vanligvis lettere fra det innstilte trykket

Faktorer som kan støtte utvidede testintervaller

• Rene, ikke-korrosive prosessmedier (som tørr damp, nitrogen eller instrumentluft)
• Lav temperatur, lavt trykk service godt innenfor ventilens designkonvolutt
• Konsekvent, dokumentert historie med bestått tester uten justering over flere sykluser
• Kontinuerlig online overvåking (trykktransmittere, akustisk utslippsovervåking) som gir sanntids ytelsesdata
• Et formelt implementert og tredjepartsverifisert RBI-program (Risk-Based Inspection).
• Ventiler av høykvalitetskonstruksjon fra anerkjente produsenter med påviste langsiktige ytelsesdata

Det er verdt å understreke at forlengelse av et intervall alltid krever dokumentert begrunnelse. En inspektør eller anleggsleder som utvider testintervallet til en sikkerhetsventil uten dokumentert bevis for å støtte den beslutningen, skaper betydelig ansvarseksponering – både for anlegget og for seg selv personlig.

Hva skjer når sikkerhetsventiler ikke er testet etter planen

Konsekvensene av å hoppe over eller forsinke sikkerhetsventiltester varierer fra regulatoriske straffer til katastrofale ulykker. Å forstå disse resultatene forsterker hvorfor testplaner ikke er valgfrie.

Ventildrift og innstilt trykkavvik

Over tid mister fjærer spenningen på grunn av termisk sykling og tretthet. En sikkerhetsventil som var riktig innstilt til å åpne ved 150 psi når den er installert, kan åpne ved 130 psi (forårsaker unødvendige prosesstap) eller 170 psi (tillater farlig overtrykk før avlastning). Studier av industrielle sikkerhetsventilpopulasjoner har funnet det mellom 10 % og 30 % av utestede ventiler finnes utenfor deres akseptable innstilte trykktoleranse når endelig testet - en betydelig feilrate for en sikkerhetskritisk enhet.

Setelekkasje og småkoking

En ventil hvis sete har blitt skadet av korrosjon, erosjon eller feil tilbakesetting kan lekke kontinuerlig under det innstilte trykket - en tilstand som kalles "simmer". Mens simmer i seg selv ikke alltid er umiddelbart farlig, representerer det tapte prosessmedier, miljøutslipp (spesielt relevant for gass- eller damptjenester), og en tidlig advarsel om at ventilens plate-til-sete-kontakt har blitt kompromittert. Ubehandlet kan en kokeventil utvikle seg til full svikt.

Stuck-open eller fast-closed ventiler

En ventil som ikke har blitt testet eller drevet over en lengre periode, kan utvikle korrosjonsbinding mellom skiven og setet (fastlåst) eller mellom føringen og huset (fastsatt åpent). En fastlåst ventil gir ingen beskyttelse mot overtrykk. En fastlåst ventil forårsaker kontinuerlig produkttap og potensielt usikre driftsforhold. Begge scenariene er et direkte resultat av utilstrekkelig testing og vedlikehold.

Regulatoriske og forsikringsmessige konsekvenser

Fasiliteter som er funnet å operere med forfalte sikkerhetsventiltester, står overfor potensielle håndhevelsestiltak fra regulatorer som OSHA (under PSM-standarden for svært farlige kjemikalier), statlige kjelinspeksjonsmyndigheter eller National Board. Konsekvenser kan omfatte obligatoriske nedstengningsordre, bøter, og i tilfelle en hendelse, potensielt straffeansvar for anleggsledelse. Forsikringspoliser for industrielle anlegg krever også typisk demonstrasjon av gjeldende sikkerhetsventiltestposter - en utgått testplan kan ugyldiggjøre dekning akkurat i det øyeblikket det er mest nødvendig.

Bygge et sikkerhetsventiltesting og vedlikeholdsprogram

Et testintervall er bare meningsfullt når det er innebygd i et bredere program. Et robust vedlikeholdsprogram for sikkerhetsventiler inkluderer følgende elementer.

Fullfør ventilregisteret

Hver sikkerhetsventil i anlegget ditt bør katalogiseres i et ventilregister som inkluderer: merkenummer, plassering, service, innløps- og utløpsstørrelse, innstilt trykk, designkode, produsent, modell, dato for siste test, neste planlagte test og testresultathistorikk. Uten et komplett register er det umulig å vite hvilke ventiler som skal testes og hvilke som har blitt oversett.

Kvalifisert inspeksjons- og testpersonell

Sikkerhetsventiltesting må utføres av eller under tilsyn av kvalifisert personell. I mange jurisdiksjoner betyr dette en National Board-sertifisert inspektør eller et autorisert inspeksjonsbyrå. Å bruke ukvalifiserte teknikere til å teste sikkerhetsventiler er ikke bare risikabelt – det kan gjøre testresultatene juridisk ugyldige for regulatoriske formål.

Kalibrert testutstyr

Benkteststativ må bruke kalibrerte trykkmålere som kan spores til nasjonale standarder (som NIST i USA). Kalibreringsregistreringer for testutstyr bør opprettholdes sammen med ventiltestregistreringer. En nøyaktig test ved bruk av en ukalibrert måler er ikke en nøyaktig test - og vil ikke tåle regulatorisk gransking.

Detaljerte testprotokoller og disposisjonsdokumentasjon

Hver test må dokumenteres med dato, testerens identitet, innstilt trykk som funnet, innstilt trykk som venstre (etter enhver justering), testutstyr brukt og disposisjon (returnert til service, reparert eller erstattet). Disse postene danner den historiske databasen som rettferdiggjør fremtidige intervallbeslutninger og demonstrerer regelmessig samsvar. Opptegnelser bør oppbevares så lenge utstyret varer , ikke bare for den siste testsyklusen.

Reserveventilstrategi

For kritiske bruksområder vedlikeholder mange anlegg et basseng med forhåndstestede reserveventiler. Når en ventil fjernes for benktesting, installeres den forhåndstestede reservedelen umiddelbart, og eliminerer enhver periode når det beskyttede systemet fungerer uten en funksjonell avlastningsanordning. Denne praksisen er spesielt verdifull i kontinuerlige operasjoner der selv korte ubeskyttede intervaller representerer betydelig risiko.

Risikobasert inspeksjon: En smartere tilnærming til testintervaller

Risikobasert inspeksjon (RBI) er en metodikk som bruker kvantitativ eller kvalitativ risikoanalyse for å prioritere og planlegge inspeksjonsaktiviteter. I stedet for å bruke et fast intervall på alle ventiler likt – uavhengig av tilstand, service eller kritikalitet – tildeler RBI inspeksjonsressurser der risikoen for feil er størst.

Under et RBI-rammeverk kan en sikkerhetsventil i ren lavtrykkstjeneste med en feilfri 15-års testhistorie planlegges for testing hvert femte år. I mellomtiden kan en ventil i etsende høytrykksdrift med en historie med setelekkasje plasseres på seks måneders intervall. Den totale inspeksjonsarbeidsmengden kan være lik - men risikoprofilen til anlegget er betydelig forbedret fordi ressursene rettes dit de betyr mest.

API 580 og API 581 gir det primære rammeverket for RBI i olje-, gass- og kjemisk industri. Implementering av et kompatibelt RBI-program krever vanligvis: en systematisk risikovurdering av alt trykkholdig utstyr, sannsynlighets-for-feil-analyse basert på nedbrytningsmekanismer, konsekvens-av-svikt-analyse basert på farepotensialet til den inneholdte væsken, og pågående gjennomgang og oppdatering av risikoscore etter hvert som nye inspeksjonsdata blir tilgjengelige.

RBI er ikke en måte å redusere sikkerheten på – det er en måte å opprettholde eller forbedre sikkerheten mens inspeksjonsressursene brukes mer effektivt. Fasiliteter som har implementert RBI riktig rapporterer ofte færre uventede ventilfeil og bedre totaltrykksystemintegritet enn de som er avhengige av programmer med fast intervall alene.

Vanlige feil i sikkerhetsventiltestingsprogrammer

Selv velmente vedlikeholdsprogrammer faller i forutsigbare feller. Dette er de vanligste feilene som undergraver effektiviteten til testplaner for sikkerhetsventiler.

• Behandle en manuell løftetest som en erstatning for benktesting. En løftetest forteller deg at ventilen kan åpne. Den forteller deg ingenting om innstilt trykknøyaktighet, indre tilstand eller tilbakestillingsadferd.
• Kan ikke oppdatere testintervaller etter prosessendringer. Hvis systemets trykk, temperatur eller media har endret seg siden siste intervallgjennomgang, kan det hende at testplanen ikke lenger er passende.
• Ignorerer ventiler som aldri har aktivert. En ventil som aldri har åpnet seg er ikke nødvendigvis pålitelig - den kan sitte fast stengt på grunn av korrosjon eller begroing. Ventiler som er lenge i dvale trenger ofte mer gransking, ikke mindre.
• Bruker samme intervall for alle ventiler uavhengig av service. Ved å bruke en overordnet 12-måneders tidsplan for hver ventil i et mangfoldig anlegg ignorerer reelle forskjeller i risiko og kritikalitet.
• Dårlig rekordhåndtering. Å miste eller unnlate å dokumentere testposter eliminerer det historiske grunnlaget for intervallbeslutninger og skaper regulatorisk eksponering.
• Utsettelse av testing på grunn av produksjonspress. Driftsvennlighet bør aldri overstyre testplaner for sikkerhetsventiler. Utsettelser må formelt risikovurderes og dokumenteres, ikke bare overses.

Praktisk sjekkliste for gjennomgang av sikkerhetsventilens testplan

Hvis du gjennomgår eller etablerer et sikkerhetsventiltestingsprogram, bør du gå gjennom denne sjekklisten for å sikre at intervallene og praksisene dine er forsvarlige og effektive.

1. Identifiser alle sikkerhetsventiler i anlegget ditt og kontroller at hver er inkludert i vedlikeholdsstyringssystemet.
2. Bekreft hvilken regulatorisk standard eller kode som gjelder for hver ventil basert på dens service, plassering og designklassifisering.
3. Gjennomgå prosessforholdene (medier, trykk, temperatur) for hver ventil og vurder om gjeldende intervall er passende for denne servicegraden.
4. Sjekk historiske testposter for hver ventil - enhver ventil med en historie med drift, feil eller justering trenger et kortere intervall fremover.
5. Kontroller at personellet som utfører tester har de riktige kvalifikasjonene og at testutstyret er innenfor kalibreringsvinduet.
6. Bekreft at testpostene er fullstendige, lagret sikkert og tilgjengelige for forskriftsmessig inspeksjon.
7. Identifiser eventuelle ventiler hvis testforfallsdato har passert, og opprett en korrigerende handlingsplan med dokumentert risikovurdering for eventuelle utsettelser.
8. Hvis anlegget ditt opererer under et RBI-program, må du kontrollere at sikkerhetsventilintervaller er innlemmet i RBI-vurderingen og at intervallene gjennomgås når prosessforholdene eller utstyrets tilstand endres vesentlig.
9. Engasjer forsikringsselskapet ditt og/eller det autoriserte inspeksjonsbyrået ditt for å bekrefte at testprogrammet ditt oppfyller kravene deres – ikke bare minimumsgrensen.
