Hva er D-4 i en sikkerhetsventil?

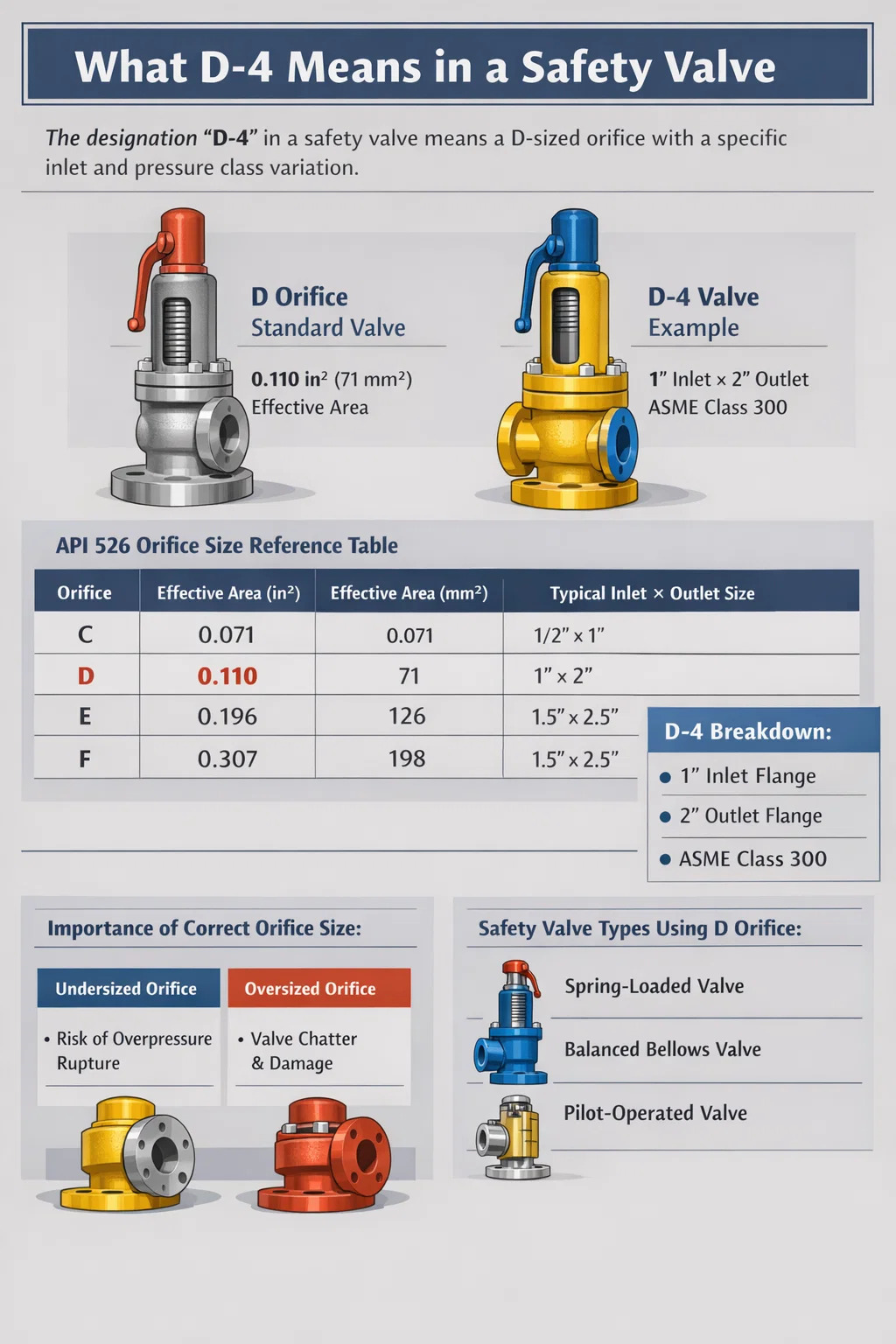

Hva D-4 betyr i en Sikkerhetsventil – Det direkte svaret

I sammenheng med en sikkerhetsventil, D-4 refererer til en spesifikk åpningsbetegnelse definert av ASME (American Society of Mechanical Engineers) standarder , spesielt under ASME seksjon I og seksjon VIII, og videre adoptert av API Standard 526. "D"-bokstaven identifiserer åpningsstørrelseskategorien, mens suffikset "-4" – brukt i visse navnekonvensjoner med produsent eller API-referert – kan indikere en variasjon eller undertype innenfor den åpningsklassen, noen ganger gjenspeiler seteboringsmodellens diameter, eller innløpsstørrelsesparet D.

Standard D-åpningen i API 526 har en effektivt strømningsareal på 0,110 kvadrattommer (71 mm²) . It sits between the smaller C orifice (0.071 in²) and the larger E orifice (0.196 in²), making it one of the most commonly specified orifice sizes for moderate-flow applications in petrochemical and process industries. Når en produsent legger til "-4" til denne betegnelsen, betegner det vanligvis en spesifikk innløpsflensstørrelse eller en trykkklassevariant - for eksempel en D-åpningskropp med et 1-tommers innløp og 2-tommers utløp (1×2-konfigurasjon) vurdert til en spesifikk ASME-trykkklasse.

Å forstå denne betegnelsen er avgjørende når du velger, kjøper eller erstatter en trykkavlastningsventil (PRV) eller sikkerhetsventil (SRV), fordi en feil åpningsstørrelse direkte påvirker ventilens evne til å avlaste trykket raskt nok til å beskytte utstyr mot overtrykkshendelser.

ASME og API Åpningsbetegnelse System forklart

For å forstå hva D-4 betyr fullt ut, må du forstå hvordan åpningsbetegnelser fungerer på tvers av sikkerhetsventilindustrien. ASME- og API-standardiseringsrammeverket tildeler alfabetiske bokstaver til standardiserte åpningsstrømningsområder. Disse bokstavene går fra D til T (med noen bokstaver hoppet over), hver representerer et gradvis større effektivt flytområde.

API Standard 526 - med tittelen "Flanged Steel Pressure-Relief Valves" - er det primære dokumentet som regulerer åpningsdimensjonering og ventilkonfigurasjoner for flensede sikkerhetsventiler som brukes i petroleumsraffinerier og relaterte industrier. Standarden fastsetter åpningsareal, kroppsstørrelser, trykkklassifiseringer og materialkrav. Alle store sikkerhetsventilprodusenter – inkludert Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco og Neles – designer sine produktlinjer rundt disse API 526-åpningsbetegnelsene for å sikre utskiftbarhet.

Standard API 526 Referansetabell for åpningsstørrelser

Det numeriske suffikset (som "-4") som noen ganger følger åpningsbokstaven i produsentens kataloger stammer ikke fra selve API 526. I stedet gjenspeiler den produsentspesifikk koding for trykkklasse, innløps-/utløpsflensklassifisering eller modellgenerering. For eksempel bruker noen produsenter et suffiks for å indikere at ventilhuset er klassifisert til ASME klasse 300 flenser i stedet for klasse 150 - en forskjell som betyr enormt ved høyere driftstrykk. Andre bruker den til å skille en konvensjonell sikkerhetsventil fra en balansert belg eller pilotdrevet versjon innenfor samme åpningsfamilie.

Hvordan åpningsstørrelsen direkte påvirker sikkerhetsventilytelsen

Åpningen er den mest ytelsesdefinerende komponenten inne i en sikkerhetsventil. Det er det smaleste punktet som avlastningsvæske må passere, og området dikterer den maksimale strømningshastigheten ventilen kan slippe ut ved en gitt trykkforskjell. Å velge feil åpning – enten for liten eller unødvendig stor – skaper alvorlige drifts- og sikkerhetskonsekvenser.

Underdimensjonert åpning: Overtrykksrisikoen

Hvis en åpning er for liten for den nødvendige avlastningskapasiteten, kan ikke sikkerhetsventilen slippe ut væske raskt nok når en overtrykkshendelse oppstår. Systemtrykket vil fortsette å stige utover den tillatte akkumuleringsgrensen. Under ASME seksjon VIII er den maksimalt tillatte akkumuleringen for en enkelt trykkavlastningsventil som beskytter en trykkbeholder 10 % over maksimalt tillatt arbeidstrykk (MAWP) for ikke-brannsaker, og 21 % for branntilfeller. Hvis ventilens åpning ikke kan håndtere den nødvendige strømmen innenfor det akkumuleringsbåndet, er fartøyet i fare for brudd, noe som kan være katastrofalt - og frigjøre giftige, brennbare eller høytrykksvæsker til miljøet.

Overdimensjonert åpning: skravling og ustabilitet

En åpning som er betydelig større enn nødvendig forårsaker et annet, men like alvorlig problem: skravling. Når driftstrykket er nær innstilt trykk, men den nødvendige strømningen er mye mindre enn ventilens nominelle kapasitet, åpnes ventilen kort, slipper ut et lite væskeutbrudd, mister skiveløftet, klikker igjen og åpner seg umiddelbart igjen. Denne raske hamringen - noen ganger forekommer dusinvis av ganger i minuttet - eroderer raskt ventilsetet og skiven. En klaprende sikkerhetsventil kan ødelegges i løpet av timer, og den vil lekke kontinuerlig når sitteflatene er skadet. D-åpningsstørrelsen er spesielt passende når den beregnede nødvendige avlastningskapasiteten faller innenfor området – ikke bare fordi det er en vanlig størrelse.

Formel for strømningskapasitet for sikkerhetsventiler

For gass- og dampservice beregnes det nødvendige åpningsarealet ved å bruke følgende ASME/API-formel:

• A = W / (C × K × P₁ × √(M / T × Z))
• Der A = nødvendig effektivt utslippsområde (in²)
• W = nødvendig avlastningskapasitet (lb/time)
• C = gasskonstant basert på forholdet mellom spesifikke varme
• K = utslippskoeffisient (typisk 0,975 for sertifiserte ventiler)
• P₁ = avlastende trykk i psia (innstilt trykk × 1,1 14,7 for 10 % akkumulering)
• M = molekylvekt av gass, T = absolutt temperatur (°R), Z = komprimerbarhetsfaktor

Once the required area is calculated, the engineer selects the next standard API orifice size that is equal to or greater than the calculated area. Hvis beregningen gir et nødvendig areal på 0,095 tommer², vil D-åpningen (0,110 tommer²) være det riktige valget. Hvis beregningen gir 0,115 in², er D-åpningen utilstrekkelig og E-åpningen (0,196 in²) må velges.

Typer sikkerhetsventiler som bruker D-åpningen

D-åpningsbetegnelsen gjelder på tvers av flere sikkerhetsventiltyper, hver designet for forskjellige driftsforhold. Å forstå hvilken ventiltype som passer for din applikasjon er like viktig som å velge riktig åpningsstørrelse.

Konvensjonelle fjærbelastede sikkerhetsventiler

Den mest brukte designen, disse ventilene er avhengige av en fjær for å holde skiven mot setet til systemtrykket tvinger skiven til å åpne seg. En konvensjonell sikkerhetsventil med D orifice er vanligvis spesifisert for dampservice på kjeler, trykkluftsystemer og gassbehandlingsutstyr med relativt stabilt mottrykk (under 10 % av innstilt trykk). Fjærkraften er kalibrert til innstilt trykk; når innløpstrykket når settpunktet, løftes skiven og væsken strømmer gjennom D-åpningen. Emerson Crosby Series 900 og Farris 2600 Series er velkjente eksempler produsert med D-åpningskonfigurasjoner.

Balansert belg sikkerhetsventiler

Disse ventilene har en belgenhet som isolerer fjæren fra utløpssiden, og gjør det innstilte trykket uavhengig av mottrykket. A D orifice balanced bellows valve is appropriate when superimposed or built-up backpressure exceeds 10% of the set pressure — for example, in flare headers where multiple valves discharge into a common header. Without the bellows, variable backpressure would cause the set point to drift, potentially preventing the valve from opening at the correct pressure or causing it to open prematurely.

Pilotdrevne trykkavlastningsventiler

Pilotstyrte ventiler bruker en liten pilotventil for å registrere systemtrykket og kontrollere en større hovedventil. De kan operere på opptil 98 % av innstilt trykk uten lekkasje – sammenlignet med omtrent 90–92 % for fjærbelastede ventiler – noe som gjør dem ideelle for systemer som opererer nær designgrensene. The D orifice size is less common in pilot-operated valves since these designs are generally preferred for larger flow applications, but they are available for applications requiring tight shutoff combined with precise set pressure control in smaller flow streams.

D Sikkerhetsventilapplikasjoner med åpning i industrien

The D orifice is one of the smallest flanged safety valve orifices in the API 526 standard, which positions it for specific application niches where flow requirements are moderate but reliability and code compliance are non-negotiable.

• Kjele dampfat: Små pakkekjeler som produserer damp ved trykk mellom 15 og 250 psig bruker ofte D-åpningssikkerhetsventiler. At these pressures and typical boiler capacities of 2,000–10,000 lb/hr steam, the D orifice provides adequate relieving capacity without over-specification.
• Varmevekslere: Skall-og-rør varmevekslere i kjemiske anlegg krever ofte termisk avlastningsbeskyttelse. The D orifice is well suited for liquid thermal relief scenarios where the required flow is small but a certified, flanged valve is necessary for code compliance under ASME Section VIII.
• Trykkluftsystemer: Air compressor receivers and distribution headers in industrial facilities with operating pressures from 100 to 300 psig commonly specify D orifice safety valves due to the moderate flow requirements relative to the vessel volume.
• Gassbehandlingsutstyr: Separatorer, skrubbere og flash-tromler i oppstrøms olje- og gassoperasjoner kan kreve trykkavlastningsventiler med D-åpning når gassstrømningshastigheter ved avlastningsforhold faller innenfor kapasitetsområdet 0,110 in².
• Farmasøytiske og matforedlingsfartøy: Small reactors and storage vessels in these industries often operate under strict hygiene requirements combined with moderate pressure limits, making the D orifice an appropriate flanged safety valve choice.

Produsentspesifikke tolkninger av D-4 i sikkerhetsventiler

Mens API 526 standardiserer åpningsbokstaven, varierer det numeriske suffikset fra produsent til produsent. Her er hvordan flere store sikkerhetsventilprodusenter bruker et numerisk suffiks ved siden av D-åpningsbetegnelsen:

Crosby (Emerson)

Crosbys JOS-E- og JBS-E-serier bruker API-åpningsbokstaven i modellnummerstrengen. En ventil bestilt som en "1-D-2"-konfigurasjon spesifiserer et 1-tommers innløp, D-åpning og 2-tommers utløp. Crosby bruker ikke et numerisk suffiks etter åpningsbokstaven på samme måte som D-4; i stedet refererer de numeriske elementene til kroppstilkoblingsstørrelser innenfor modellnummerstrukturen.

Farris Engineering (Curtiss-Wright)

Farris bruker et serienummer (som 2600, 2700) kombinert med en åpningsbetegnelse. Their ordering codes include the orifice letter separately from a series suffix, but some documentation references combined codes where the number following the orifice letter indicates the spring case or pressure range setting group. I denne sammenhengen kan "D4" referere til en D-åpningsventil konfigurert for en spesifikk fjærgruppe nummer 4.

Leser

Leser, a German manufacturer with a strong global presence, uses the API orifice letters in their flanged valve series (Type 441, 459, 526) but structures their full model codes differently. A suffix number in their system typically corresponds to a body material group or pressure class — Class 150 versus Class 300 flanges, for instance. A "D-4" notation from Leser documentation would require cross-referencing their specific product catalog to confirm whether the "-4" refers to a material group, pressure class, or service configuration.

Spirax Sarco

Spirax Sarco fokuserer sterkt på damp- og kondensatapplikasjoner. Deres flensede sikkerhetsventiler for dampservice bruker API-åpningsbetegnelser i visse produktlinjer, med numeriske modifikatorer som indikerer trykkklassifiseringer eller trimkonfigurasjoner. Når du gjennomgår Spirax Sarco-dokumentasjon med en D-4-referanse, angir "-4" mest sannsynlig et spesifikt innstilt trykkområde innenfor D-åpningens kroppsstørrelse.

Nøkkelen er dette: konsulter alltid den spesifikke produsentens datablad eller bestillingsguide når du møter en betegnelse som D-4. API-brevet standardiserer flytområdet. Det numeriske suffikset er proprietært og varierer mellom produsenter. Bestilling av en sikkerhetsventil utelukkende basert på en kode uten å verifisere produsentspesifikk betydning kan resultere i mottak av en ventil med feil trykkklasse, trimmateriale eller konfigurasjon for din applikasjon.

Sikkerhetsventilstørrelse: trinnvis prosess for valg av D-åpning

Riktig dimensjonering av sikkerhetsventiler er en formell ingeniørprosess styrt av ASME- og API-koder. Det involverer flere sekvensielle trinn, og å haste gjennom dem eller hoppe over verifiseringstrinn er en vanlig årsak til feltproblemer.

1. Identifiser det lindrende scenariet: Bestem hvilket overtrykksscenario som styrer - blokkert uttak, branntilfelle, feil i verktøyet, feil på kontrollventilen, termisk ekspansjon eller en annen årsak. Hvert scenario produserer en annen nødvendig avlastningshastighet.
2. Beregn nødvendig avlastningskapasitet: Basert på det styrende scenariet, beregne massestrømningshastigheten eller volumetrisk strømningshastighet for væske som må avlastes. For et blokkert utløpsscenario på et gasssystem er dette vanligvis den maksimale innløpsstrømningshastigheten. For et branntilfelle på et væskefylt fartøy følger beregningen API 521 varmetilførselsformler basert på fuktet overflateareal.
3. Bestem lindrende forhold: Identifiser væskesammensetningen, temperaturen ved avlastende forhold, innløpstrykk (innstilt trykk pluss gjeldende akkumulering) og mottrykk på utløpet. Disse parameterne føres direkte inn i beregningen av åpningsarealet.
4. Beregn nødvendig åpningsareal: Bruk den riktige API/ASME-formelen (likninger for gass, damp eller væske er forskjellige). Dette gir deg det minste nødvendige effektive strømningsarealet i kvadrattommer eller mm².
5. Velg neste større standardåpning: Sammenlign det beregnede nødvendige arealet med API 526-åpningstabellen og velg neste tilgjengelige størrelse som overstiger kravet. Hvis det beregnede arealet er 0,095 tommer², velges D-åpningen (0,110 tommer²). Hvis den er 0,112 tommer², flytt opp til E-åpningen (0,196 tommer²).
6. Bekreft mottrykkskompatibilitet: Bekreft at den valgte ventiltypen (konvensjonell, balansert belg eller pilotstyrt) er passende for det forventede mottrykksnivået.
7. Spesifiser full ventilkonfigurasjon: Bestem innløps- og utløpsflensklassifiseringer (ASME-klasse 150, 300, 600, etc.), kropps- og trimmateriale (karbonstål, rustfritt stål, legering), hettestil (åpen eller lukket) og eventuelle spesielle krav som myke seter eller testgags.

Vanlige feil når du spesifiserer en sikkerhetsventil med D-åpning

Selv erfarne ingeniører gjør feil under spesifikasjonen av sikkerhetsventiler. Følgende feil vises gjentatte ganger på tvers av bransjeinspeksjoner og vurderinger etter hendelsen som involverer D-åpning og andre standard sikkerhetsventiler.

• Bruk av nominell kapasitet i stedet for nødvendig kapasitet: Sikkerhetsventildatablad viser den faktiske nominelle strømningen gjennom ventilen under de spesifiserte forholdene. Ingeniører matcher noen ganger dette tallet til systemets normale driftsstrøm i stedet for den nødvendige avlastningsstrømmen ved overtrykksforhold. Det avlastende scenariet – ikke normale driftsforhold – driver den nødvendige kapasiteten.
• Ignorer mottrykk: Installering av en konvensjonell fjærbelastet D-åpningssikkerhetsventil på et samlerør hvor mottrykket varierer mellom 15 % og 40 % av innstilt trykk, vil forårsake betydelig innstilt trykkavvik. Balansert belg eller pilotstyrte ventiler må brukes i applikasjoner med høyt mottrykk.
• Forvirrende åpningsområde med borediameter: "D"-betegnelsen refererer til det effektive utslippsområdet, som står for utslippskoeffisienten (Kd). Den faktiske fysiske åpningsdiameteren er større enn det ekvivalente arealet beregnet fra det effektive arealet. Ikke bytt ut fysisk boremåling med det effektive området i dimensjoneringsberegninger.
• Bytte ut med en annen produsent uten å bekrefte ekvivalens: En D åpningsventil fra produsent A og en D åpningsventil fra produsent B har samme effektive strømningsareal (0,110 tommer²), men deres fysiske dimensjoner, fjærområder, materialalternativer og numeriske modellsuffikser kan variere. Bekreft alltid med produsenten før du krysshenviser delenummer.
• Innstilling av trykk for nært driftstrykk: Sikkerhetsventiler bør vanligvis være innstilt minst 10 % over normalt driftstrykk for å forhindre småkoking og skade på setet. En åpningsventil satt til 100 psig på et system som rutinemessig opererer ved 97 psig vil lide akselerert seteslitasje og kan ikke settes tett igjen etter avlastning.

Vedlikeholds- og testkrav for D-åpningssikkerhetsventiler

En sikkerhetsventil med riktig størrelse og installert D-åpning krever fortsatt regelmessig vedlikehold og testing for å forbli funksjonell og samsvarende med kodene. Jurisdiksjonskravene for testintervaller for sikkerhetsventiler varierer, men de fleste regulatoriske rammeverk og bransjebestemte praksis stemmer overens med følgende retningslinjer.

Testintervaller

National Board of Boiler and Pressure Vessel Inspectors (NB-23) og de fleste statlige jurisdiksjoner i USA krever at sikkerhetsventiler på kjeler testes minst årlig. For trykkbeholdere under ASME Seksjon VIII styres testintervaller ofte av eierens risikobaserte inspeksjonsprogram (RBI), som kan spesifisere intervaller på 2–5 år avhengig av servicens alvorlighetsgrad og ventilhistorie. API 576 – "Inspeksjon av trykkavlastende enheter" – gir detaljert veiledning om inspeksjonsintervaller, testmetoder og akseptkriterier for trykkavlastningsventiler inkludert D-åpningskonfigurasjoner.

Benktesting vs. testing på stedet

Sikkerhetsventiler kan testes på plass ved hjelp av en testløftspak (hvor den er tilgjengelig og hvor systemtrykket er tilstrekkelig) eller på en testbenk etter at de er tatt ut av drift. Benktesting er mer omfattende og er nødvendig når ventilen må resertifiseres etter reparasjon eller når testing på stedet ikke kan verifisere innstilt trykk nøyaktig. Under benktesting utsettes en D-åpningssikkerhetsventil for økende innløpstrykk til den spretter opp; det innstilte trykket verifiseres, og ventilen inspiseres for tetthet etter sete igjen.

Vanlige vedlikeholdsproblemer

• Setelekkasje: Det vanligste problemet funnet under inspeksjon. Forårsaket av prosesskontaminering på setet, skravlingskader eller korrosjon. D-åpningen, som er en liten ventil, er spesielt utsatt for partikkelforurensning som blokkerer setet.
• Fjærtretthet eller korrosjon: Fjærer mister spenningen over tid, spesielt ved høy temperatur eller korrosiv drift. En sliten fjær vil føre til at det innstilte trykket driver nedover.
• Innløpsblokkering: Oppsamling av rusk ved innløpet begrenser strømmen gjennom D-åpningen og kan forhindre at ventilen når fullt løft. Inntaksskjermer, der de brukes, må rengjøres regelmessig.
• Oppbygging av utløpsmottrykk: Delvis blokkerte utløpsrør øker mottrykket og påvirker innstilt trykk og avlastningskapasitet for konvensjonelle (ubalanserte) sikkerhetsventiler.

Regulatoriske standarder som styrer sikkerhetsventiler med D åpningsbetegnelse

Sikkerhetsventiler - inkludert de med D- og D-4-åpningsbetegnelser - må overholde et lagdelt sett med koder og standarder. Å forstå hvilke standarder som gjelder for din spesifikke installasjon er avgjørende for lovlig overholdelse og sikker drift.

• ASME del I: Dekker kraftkjeler. Sikkerhetsventiler på kjeler må være ASME-sertifisert og stemplet med "V"-kodesymbolet, som indikerer at de har bestått kapasitetssertifiseringstesting ved et anerkjent testlaboratorium.
• ASME Seksjon VIII: Dekker trykkbeholdere. Trykkavlastningsventiler må bære "UV"-stempel for trykkavlastningsventiler eller "UD"-stempel for bruddskiver. D-åpningen brukes ofte i seksjon VIII-applikasjoner.
• API Standard 526: Etablerer dimensjons- og materialstandarder for trykkavlastningsventiler i stål med flens som brukes i petroleums- og kjemisk industri. Definerer det effektive området for D-åpningen som 0,110 tommer².
• API Standard 520 (del I og II): Gir dimensjonering, valg og installasjonsveiledning for trykkavlastende enheter. Del I dekker design og dimensjonering; Del II dekker installasjonskrav, inkludert innløps- og utløpsrørdesign for å forhindre skravling og for høyt mottrykk.
• API Standard 521: Dekker trykkavlastende og trykkavlastende systemer, inkludert fakkel- og ventilasjonssystemer. Nødvendig avlesning ved utforming av utløpssystem for sikkerhetsventiler.
• PED (trykkutstyrsdirektiv) 2014/68/EU: Europeisk tilsvarende rammeverk for trykkavlastningsanordninger, inkludert sikkerhetsventiler som brukes i EUs medlemsland.
• National Board Inspection Code (NBIC / NB-23): Styrer installasjon, inspeksjon og reparasjon av trykkavlastningsenheter i jurisdiksjoner som har tatt det i bruk, primært over hele USA og Canada.
