Hvordan vite om sikkerhetsventilen din er dårlig?

Det korte svaret: Nøkkeltegn på at sikkerhetsventilen din har sviktet

En sikkerhetsventil er dårlig når den lekker kontinuerlig, ikke klarer å åpne under overtrykk, åpner under innstilt trykkpunkt, eller viser synlig korrosjon og fysisk skade. Dette er ikke små vedlikeholdsproblemer - en defekt sikkerhetsventil på en kjele, trykkbeholder eller HVAC-system er en direkte sikkerhetsrisiko. I industrielle omgivelser er en mislykket trykkavlastningsventil en av de viktigste årsakene til katastrofal utstyrssvikt og skade på arbeidsplassen. Hvis ventilen din drypper, gråter, skravler eller rett og slett ikke vil aktiveres riktig under en manuell test, trenger den umiddelbar inspeksjon eller utskifting.

Følgende veiledning går gjennom alle meningsfulle symptomer, testmetoder og erstatningshensyn, slik at du kan ta en informert avgjørelse om tilstanden til sikkerhetsventilen din - enten det er på en vannvarmer til boliger, en kommersiell kjele, et trykkluftsystem eller en industriell trykkbeholder.

Hva en Sikkerhetsventil Faktisk gjør det og hvorfor det mislykkes

Før du diagnostiserer feil, hjelper det å forstå hvordan enheten fungerer. En sikkerhetsventil - også kalt en trykkavlastningsventil (PRV) eller temperatur- og trykkavlastningsventil (T&P-ventil) i vannoppvarmingsapplikasjoner - er en mekanisk enhet designet for å automatisk frigjøre trykket når det overskrider en forhåndsbestemt sikker grense. Den fungerer som den siste forsvarslinjen mellom normale driftsforhold og en farlig overtrykkshendelse.

Ventilen inneholder en fjærbelastet skive eller sete som holder ventilen lukket under normalt trykk. Når systemtrykket stiger over ventilens settpunkt - vanligvis stemplet direkte på ventilhuset - komprimeres fjæren, skiven løftes og trykket luftes ut til forholdene går tilbake til sikre nivåer. Når trykket faller, skyver fjæren skiven tilbake på setet og tetter igjen ventilen.

Svikt skjer gjennom flere veldokumenterte mekanismer:

• Fjærtretthet eller korrosjon svekker lukkekraften
• Mineralbelegg eller sedimentoppbygging hindrer skiven i å sitte ordentlig
• Korrosjon av ventilhuset, setet eller skiven fra kjemisk eksponering eller fuktighet
• Mekanisk skade fra vannslag eller gjentatte overtrykkshendelser
• Termisk nedbrytning av tetninger i høytemperaturapplikasjoner
• Enkel alder — de fleste sikkerhetsventiler har en anbefalt levetid på 3 til 5 år for boligbruk og årlige inspeksjonsintervaller for industriell bruk

En sikkerhetsventil som aldri har blitt testet eller skiftet ut etter fem eller flere års bruk bør behandles som mistenkelig uavhengig av synlig tilstand. Ventiler kan virke intakte utvendig mens de er fullstendig ubrukelige internt.

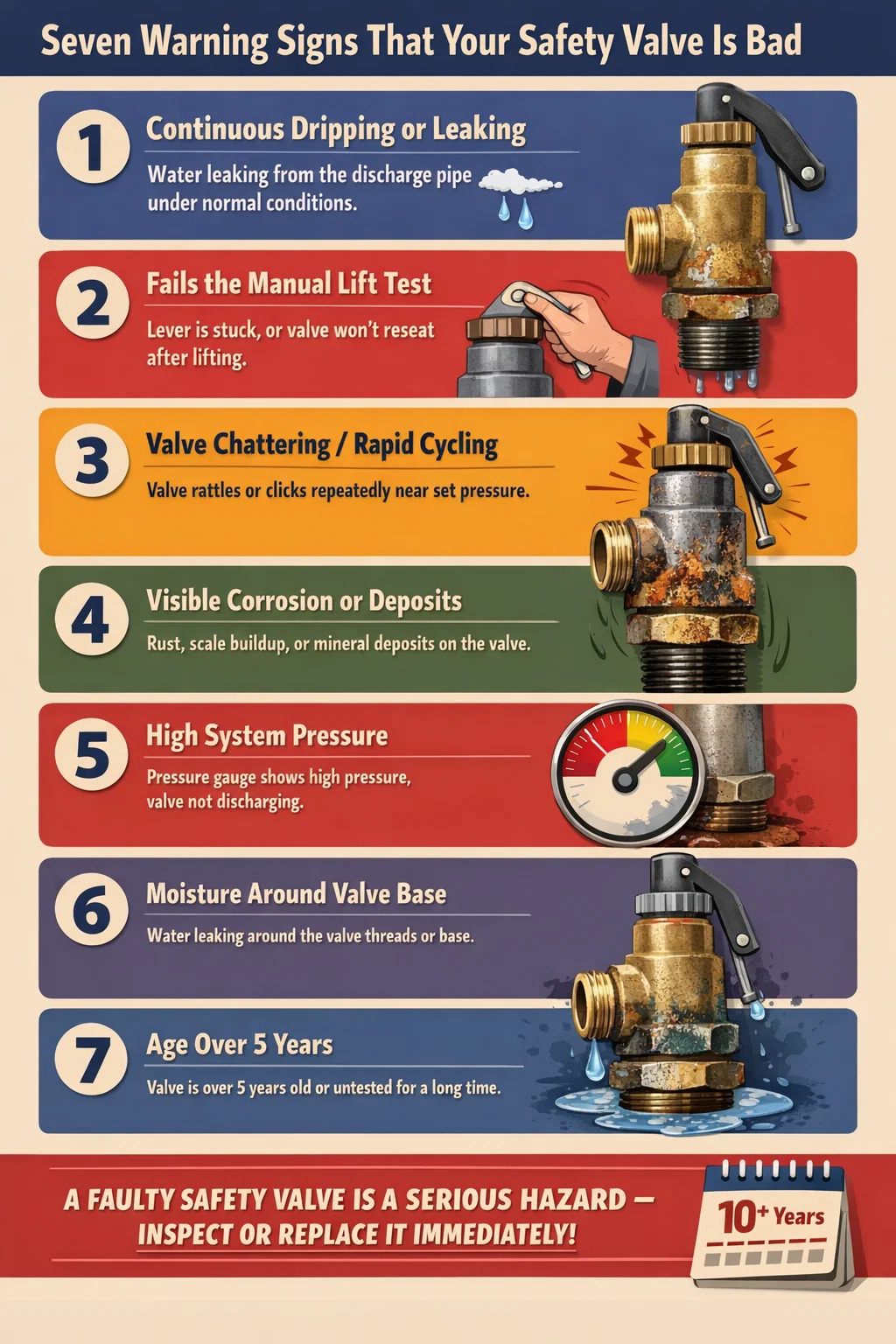

Syv advarselsskilt på at sikkerhetsventilen din er dårlig

1. Kontinuerlig drypp eller lekkasje fra utløpsrøret

Dette er det hyppigst observerte symptomet i boligvannvarmere og kjeler. Hvis du merker at det drypper jevnt vann fra utløpsrøret som er koblet til T&P-avlastningsventilen, er ventilen ikke på plass igjen. Det er to mulige årsaker: Systemtrykket eller temperaturen overstiger virkelig ventilens settpunkt (i så fall fungerer ventilen som den skal, men det underliggende systemproblemet må fikses), eller ventilsetet er skittent eller skadet og lekker selv under normale driftsforhold.

For å skille mellom de to, kontroller systemtrykket med en måler. De fleste boligvannvarmer T&P-ventiler er vurdert til 150 psi og 210 °F. Hvis trykket ditt er innenfor normalområdet (vanligvis 40–80 psi for husholdningsvann) og ventilen fortsatt drypper, er det selve ventilen som er problemet.

2. Ventilen mislykkes i den manuelle løftetesten

De fleste sikkerhetsventiler på varmtvannsberedere og kjeler har en manuell testspak - en liten metallflik som du kan løfte for å manuelt aktivere ventilen og bekrefte at den åpner og lukker. Dette er en av de enkleste og mest direkte testene som finnes. Løft spaken i ca. 3 sekunder og slipp den deretter. Du bør høre et sus av vann eller damp som slippes ut, og deretter skal ventilen lukkes ordentlig når du slipper spaken.

Hvis spaken føles stiv og ingenting skjer når du løfter den, kan ventilens indre være frosset fra korrosjon eller kalk. Løfter du den, renner det ut vann, men så fortsetter ventilen å dryppe etter at du slipper den, setet har blitt forstyrret og ventilen lekker nå. I begge tilfeller - fastlåst åpen eller fastlåst - må ventilen skiftes umiddelbart. En ventil som ikke vil åpne kan ikke beskytte mot overtrykk. En ventil som ikke lukker skaper en kontinuerlig utslippsfare.

Merk: På svært gamle ventiler som aldri har blitt testet, kan det å utføre den manuelle testen noen ganger løsne kalk og føre til at ventilen begynner å lekke etterpå. Dette er faktisk bevis på at ventilen allerede var kompromittert. Bytt den i stedet for å forsøke reparasjoner.

3. Ventil skravling eller rask sykling

Skravling beskriver den raske, gjentatte åpningen og lukkingen av en sikkerhetsventil, som produserer en maskingeværlignende klikke eller raslende lyd. Dette skjer når systemtrykket svever svært nær ventilens settpunkt, og får den til å blafre åpne og lukke gjentatte ganger. Selv om ventilen i seg selv kanskje ikke er defekt i dette scenariet, akselererer hyppig skravling seteslitasjen og får ventilen til å degraderes raskt.

En ventil som har opplevd betydelig skravling bør inspiseres og sannsynligvis erstattes , fordi skivens gjentatte støt mot setet skaper mikroskader som hindrer riktig tetting. Det underliggende trykkproblemet må også løses - en overdimensjonert ventil i forhold til systemkapasitet er en vanlig årsak, og det samme er utilstrekkelig styring av mottrykk i industrielle rørsystemer.

4. Synlig korrosjon, rust eller mineralavleiringer

Undersøk ventilhuset og området rundt utløpsrøret. Hvite, kalkholdige avleiringer indikerer oppbygging av kalsium eller kalk fra hardt vann - et sterkt tegn på at ventilen har grått eller tømt ut i noen tid uten at problemet er løst. Oransje eller brun flekker peker på jernrust, noe som kompromitterer integriteten til ventilsetet og skiven. Grønne avleiringer kan indikere kobberkorrosjon i systemer med kobberrør.

Disse avleiringene indikerer ikke bare tidligere lekkasje – de forverrer aktivt problemet ved å skape grove, ujevne seteoverflater som hindrer ventilen i å lukke rent. Enhver sikkerhetsventil som viser betydelig ekstern korrosjon eller mineralskorpe bør byttes i stedet for å rengjøres , siden de indre overflatene nesten helt sikkert er i en sammenlignbar eller dårligere tilstand.

5. Systemtrykket forblir høyt til tross for ventiltilstedeværelse

Hvis en trykkmåler konsekvent viser systemtrykk over det normale driftsområdet, og sikkerhetsventilen ikke tømmes, er det to bekymringsfulle forklaringer: Systemet har en separat overtrykkskilde som bør adresseres, eller sikkerhetsventilen sitter fast og klarer ikke å åpne når den skal. En sikkerhetsventil som nekter å åpne under reelle overtrykksforhold er uten tvil farligere enn en som lekker, fordi den lar trykket fortsette å bygge uten avlastning.

Dette scenariet er mest vanlig i systemer der sikkerhetsventilen har stått uprøvd i årevis, slik at interne komponenter kan sette seg fast på grunn av korrosjon. Kryssreferanser alltid trykkmåleravlesninger med ventilens innstillingsverdi (stemplet på ventilhuset) for å avgjøre om ventilen skulle ha aktivert.

6. Vann eller fuktighet rundt ventilbasen eller gjengene

Fuktighet rundt den gjengede forbindelsen der ventilen skrus inn i kjelen, varmtvannsberederen eller karet kan indikere gjengesvikt, forringet gjengetetningsmiddel eller mikrosprekker i selve ventilhuset. Dette er forskjellig fra utløpsrøret som drypper og må ikke forveksles med det. Fuktighet ved ventilhusets gjenger antyder at ventilhuset er kompromittert, som er en strukturell feilmodus.

Forsøk aldri å etterstramme et sikkerhetsventilhus på et trykksatt system. Slipp trykket og tøm systemet før du prøver noe arbeid på ventilgjengene.

7. Alder utover anbefalt levetid

Selv om en sikkerhetsventil ikke viser noen av symptomene ovenfor, er alder alene en legitim grunn for utskifting. American Society of Mechanical Engineers (ASME) og de fleste ventilprodusenter anbefaler å bytte ut sikkerhetsventiler hvert 3. til 5. år i boligapplikasjoner. Industrielle og kommersielle sikkerhetsventiler bør testes og resertifiseres årlig, med utskifting som angitt av inspeksjonsresultater.

En ventil mer enn 10 år gammel som aldri har blitt erstattet eller testet har en ukjent pålitelighet og bør behandles som ikke-funksjonell for sikkerhetsplanleggingsformål. Innvendig fjærnedbrytning og setekorrosjon utvikler seg usynlig over tid og kan ikke vurderes fra utsiden.

Slik tester du en sikkerhetsventil trinn for trinn

Testing av en sikkerhetsventil varierer etter applikasjon. Følgende prosedyre gjelder for det vanligste boligscenariet - en T&P avlastningsventil på en varmtvannsbereder - men prinsippene strekker seg til andre bruksområder.

Før du begynner

• Bekreft at utslippsrøret leder vannet trygt til et gulvavløp eller utenfor - aldri til et sted hvor skolding vann kan forårsake skade
• Ha en erstatningsventil tilgjengelig før du tester en gammel ventil, i tilfelle den ikke setter seg igjen etter aktivering
• Bruk egnet verneutstyr - vannet som slippes ut kan være veldig varmt
• Finn ventilens trykk- og temperaturklassifisering på etiketten eller stempelet på ventilhuset

Manuell løftetestprosedyre

1. Finn testspaken på siden av ventilen
2. Løft spaken godt og hold den oppe i 3 sekunder
3. Lytt etter vann eller damp som slippes ut gjennom røret
4. Slipp spaken og se om ventilen slutter å slippe ut raskt og fullstendig
5. Vent 30 sekunder og sjekk utløpsrørets utløp for fortsatt drypp

Pass: Ventilen åpnet når den ble løftet, tømte ut vann eller damp, og satt rent på nytt uten drypp etterpå.

Mislykket: Spaken er grepet og vil ikke bevege seg, ingen utladning skjedde, eller ventilen fortsetter å dryppe etter utløsning.

Trykktesting for industrielle og kommersielle ventiler

For industrielle trykkavlastningsventiler på kjeler, kompressorer eller trykkbeholdere er en benktest eller in-situ trykktest standard verifiseringsmetode. Dette innebærer å påføre en kalibrert trykkkilde på ventilinnløpet og dokumentere det eksakte trykket ventilen åpner ved (kalt "sett trykk" eller "pop-trykk") og setter tilbake. Den akseptable toleransen er typisk ±3 % av innstilt trykk på merkeplaten for ventiler over 70 psi, i henhold til ASME Seksjon VIII-standarder.

Ventiler som åpner mer enn 3 % under eller over det nominelle innstilte trykket er ute av kalibrering og må serviceres eller skiftes ut. Dokumentasjon av testing av sikkerhetsventiler er et regulatorisk krav i de fleste jurisdiksjoner for kommersielt og industrielt trykkutstyr.

Sikkerhetsventilfeilmoduser sammenlignet

Hva skjer hvis du ignorerer en dårlig sikkerhetsventil

Konsekvensene av å betjene et system med defekt sikkerhetsventil spenner fra mindre materielle skader til katastrofale feil med risiko for menneskeliv. Dette er ikke en overdrivelse – trykkbeholderfeil er en dokumentert og studert årsak til industriulykker over hele verden.

Vannvarmer eksplosjon

En boligvannvarmer uten en fungerende T&P-avlastningsventil kan oppleve en kokende væskeutvidende dampeksplosjon (BLEVE) hvis termostaten svikter i åpen posisjon og temperaturen stiger ukontrollert. Resultatet er en dampdrevet eksplosjon som er i stand til å lansere varmtvannsberederen gjennom gulv og tak, med den frigjorte energien som tilsvarer flere dynamittstaver. BLEVE-hendelser som involverer vannvarmere i boliger er sjeldne nettopp fordi T&P-ventiler er påkrevd av kode - men tilfeller oppstår hvert år der ventiler har blitt bevisst fjernet, forbigått eller forlatt i en defekt tilstand.

Kjelovertrykkhendelser

Kommersielle og industrielle kjeler som opererer uten riktig fungerende sikkerhetsventiler er underlagt strengt forskriftsmessig tilsyn med god grunn. En overtrykkhendelse i et kjelesystem kan sprenge rør, ødelegge varmevekslere og forårsake strukturelle skader på bygningen som huser systemet. Ved bruk med dampkjeler er utslipp av overopphetet damp ved høyt trykk umiddelbart livsfarlig for alle i nærheten.

Brudd på trykkluftsystemet

Luftkompressortanker er utstyrt med sikkerhetsventiler for å hindre tankbrudd på grunn av overtrykk. En korrodert eller fastklemt trykkavlastningsventil på en kompressortank som samtidig opplever en sviktet trykkbryter, skaper forhold for tanksvikt. Brudd på luftkompressortanken produserer splinter med dødelig hastighet og har vært ansvarlig for flere dødsulykker i verksted- og garasjemiljøer. OSHA-registre dokumenterer disse hendelsene årlig, de fleste involverer gamle tanker med kompromitterte eller manglende sikkerhetsventiler.

Skade på eiendom fra kontinuerlig utslipp

Selv uten en katastrofal svikt, vil en sikkerhetsventil som gråter kontinuerlig forårsake kumulativ vannskade på gulv, vegger og området rundt utstyret. I områder med hardt vann kan kalkavleiringer fra vannet som slippes ut skade avløpsledninger og gulvbelegg. Det pågående vanntapet øker også brukskostnadene og kan tillate muggvekst i områder med dårlig ventilasjon rundt utløpsrøret.

Bytte ut en dårlig sikkerhetsventil: Hva du trenger å vite

Bytte av en sikkerhetsventil er en enkel mekanisk oppgave på boligvannvarmere og små kjeler, men krever nøye oppmerksomhet på spesifikasjonsmatching og riktig installasjonsteknikk.

Match erstatningsventilen nøyaktig

Erstatningsventilen må samsvare med originalen i tre kritiske parametere:

• Trykkvurdering: Innstilt trykk må samsvare med eller passe til systemets maksimalt tillatte arbeidstrykk (MAWP)
• Temperaturvurdering (for T&P-ventiler): Må samsvare med eller overskride utstyrets maksimale temperatureffekt
• BTU eller strømningskapasitet: Ventilen må være klassifisert for å avlaste minst så mye energi som systemet kan generere - underdimensjonerte erstatningsventiler er en vanlig feil
• Trådstørrelse og type: NPT-gjengestørrelse må samsvare med den eksisterende porten på varmtvannsberederen eller karet

For boligvannvarmere er denne informasjonen vanligvis stemplet på den eksisterende ventilen og oppført i utstyrsprodusentens spesifikasjoner. Standard T&P-ventiler for vannvarmere til boliger er vanligvis vurdert til 150 psi / 210°F med en 3/4-tommers NPT-tilkobling og BTU-klassifiseringer fra 100 000 til 200 000 BTU/time avhengig av tankstørrelse og varmeeffekt.

Installasjonsmerknader

• Tøm alltid systemet og trykkavlast det før du fjerner den gamle ventilen
• Rengjør den gjengede porten grundig og påfør ny PTFE gjengetetningstape (rørleggertape) på de nye ventilgjengene
• Ikke stram for mye — de fleste produsenter spesifiserer et dreiemoment i området 15 til 30 ft-lb; overstramming kan sprekke ventilhuset
• Sørg for at utløpsrøret er riktig installert igjen - det må avsluttes på et trygt sted, skråne nedover for å tillate drenering, og ikke være tildekket eller tettet
• Utfør en manuell løftetest etter å ha satt trykket på nytt for å bekrefte at den nye ventilen åpner og sitter riktig igjen
• Merk ventilen med installasjonsdatoen for fremtidig referanse

I mange jurisdiksjoner må bytte av sikkerhetsventil på kommersielt eller industrielt trykkutstyr utføres av en lisensiert tekniker eller kjeleinspektør. Sjekk lokale koder før du prøver dette arbeidet i kommersielle omgivelser.

Kostnad for erstatning

En bolig T&P avlastningsventil koster vanligvis mellom $10 og $40 USD for selve delen. En lisensiert rørlegger som utfører utskiftingen vil vanligvis belaste $100 til $300 inkludert arbeidskraft, avhengig av plassering og tilgjengelighet til varmtvannsberederen. Industrielle sikkerhetsventiler varierer enormt i pris - en grunnleggende ASME-sertifisert fjærbelastet trykkavlastningsventil for industriell service kan variere fra $50 til flere tusen dollar avhengig av størrelse, trykkklassifisering og konstruksjonsmateriale. Gitt konsekvensen av feil, er dette et av de minst kostnadsberettigede stedene for å utsette vedlikehold i ethvert mekanisk system.

Hvor ofte bør sikkerhetsventiler inspiseres og skiftes

Hyppigheten av inspeksjon og utskifting avhenger sterkt av applikasjonen, driftsmiljøet og regelverket som styrer utstyret.

For miljøer med høy korrosjon – inkludert systemer som bruker aggressive kjemikalier, høyklorvann eller luft med høy luftfuktighet – bør inspeksjonsintervallene forkortes og visuelle kontroller utføres minimum kvartalsvis. Den faktiske tilstanden til ventilen på inspeksjonstidspunktet bør alltid ha forrang fremfor en kalenderbasert utskiftingsplan. En ventil som viser tegn til korrosjon etter to år, bør skiftes ut etter to år, ikke utsettes til femårsplanen.

Ofte forvirrede problemer: Når det ikke er sikkerhetsventilen

Ikke alle trykkrelaterte symptomer peker direkte på selve sikkerhetsventilen. Å forstå hva annet kan forårsake lignende symptomer hjelper deg med å unngå unødvendige erstatninger og sikrer at det virkelige problemet løses.

Termisk ekspansjon i lukkede systemer

I boliger med en trykkreduksjonsventil (PRV) på vanntilførselen, blir vannsystemet effektivt lukket - ekspanderende vann oppvarmet i tanken har ingen andre steder å gå enn opp i trykk. Hvis ingen ekspansjonstank er installert, vil T&P-avlastningsventilen åpnes med jevne mellomrom for å avlaste dette termiske ekspansjonstrykket, noe som forårsaker periodisk drypp som ser ut som ventilsvikt. I dette scenariet fungerer sikkerhetsventilen riktig - løsningen er å installere en termisk ekspansjonstank, ikke erstatte avlastningsventilen.

For høyt forsyningstrykk

Kommunalt vanntilførselstrykk over 80 psi er vanlig i noen områder og kan få T&P-ventilen til å gråte hvis den nærmer seg ventilens nominelle innstilte trykk. Løsningen er å justere eller erstatte den innkommende trykkreduksjonsventilen, ikke selve T&P-ventilen. Sjekk forsyningstrykket på en utendørs slangesmekke med en enkel måler - de er tilgjengelige for under $15 i enhver jernvarehandel.

Kondens på kalde rør

I fuktige omgivelser kan kondens på kaldtvannstilførselsrør i nærheten av varmtvannsberederen skape vannpytter på gulvet som forveksles med ventilutløp. Berør utslippsrøret etter en periode med varmeapparatdrift - hvis det er vått, men vannet er kaldt og selve røret er kaldt, har du sannsynligvis å gjøre med kondens i stedet for ventilutslipp.

Defekt trykkmåler

I industrielle og kommersielle systemer kan en trykkmåler som viser forhøyede målinger i seg selv være defekt i stedet for at trykket er virkelig høyt. Før du fordømmer en sikkerhetsventil for ikke å åpne ved tilsynelatende overtrykk, kontroller måleravlesningen med en andre, kalibrert måler. Trykkmålere er slitasjeartikler som også krever periodisk rekalibrering og utskifting.

Sammendrag: Den raskeste måten å vurdere sikkerhetsventilen på

Hvis du leter etter en rask sjekkliste å gå gjennom akkurat nå, her er en direkte vurderingssekvens:

1. Se: Er det drypp, fuktighet, kalk eller rust på eller rundt ventilhuset og utløpsrøret? Hvis ja - inspiser videre eller bytt ut.
2. Hør: Er det skravling, susing eller klikking fra ventilen under normal drift? Hvis ja - inspiser og bytt ut.
3. Test: Utfør den manuelle løftetesten. Åpnes den fritt og sitter rent igjen? Hvis ikke - bytt ut.
4. Dato: Når ble den sist byttet? Hvis det er over 5 år siden eller ukjent - bytt ut proaktivt.
5. Trykksjekk: Er systemtrykket konsekvent innenfor det normale driftsområdet for utstyret ditt? Hvis ikke – ta opp systemtrykkproblemet først, og revurder deretter ventilen.

En sikkerhetsventil er en liten, rimelig komponent i forhold til utstyret den beskytter og konsekvensene av feilen. Er du i tvil, bytt den ut. Kostnaden for en ny ventil er triviell sammenlignet med den potensielle kostnaden – økonomisk og ellers – ved å operere uten en som fungerer.
